نمای کلی

نوار نقاله های استخراج و حمل و نقل فله خود را با لوله های غلتکی نوار نقاله سنگین DIN 2394 ST37.2 نیرو دهید. موجود در اندازه‌های Ø50 تا 194 میلی‌متر (1.969-7.638 اینچ) قطر بیرونی (OD) و 1.5 تا 8 میلی‌متر (0.059–0.315 اینچ) ضخامت دیوار (WT)، شامل استاندارد صنعتی Ø89 x 3 میلی‌متر (3.504 x 0.118 اینچ) و Ø118 x 0.118 اینچ. (7.638 x 0.315 اینچ) و Ø159 x 6 میلی متر (6.260 x 0.236 اینچ)، این لوله های فولادی ERW استحکام، دقت و دوام قوی را برای غلطک های نوار نقاله در معدن، سنگدانه ها و جابجایی مواد فله ارائه می دهند. آنها برای بارهای شدید و تحمل‌های سخت طراحی شده‌اند، عملکرد قابل اعتماد را در محیط‌های پرتقاضا با حداقل استفاده ثانویه در اجزای سازه تضمین می‌کنند.

چرا لوله های غلتکی نوار نقاله سنگین خود را انتخاب کنید؟

· استحکام قوی: درجه ST37.2 استحکام تسلیم 235 نیوتن بر میلی‌متر مربع را ارائه می‌کند که برای لوله‌های نقاله سنگین در معدن و حمل و نقل فله ایده‌آل است.
· تحمل های تنگ: ابعاد دقیق (به عنوان مثال، Ø89 میلی‌متر/3.504 اینچ OD ± 0.12 میلی‌متر، 3 میلی‌متر/0.118 اینچ WT ± 10%) عملکرد غلتکی قابل اعتماد را تضمین می‌کند.
· پرداخت سطح صاف: سطوح تمیز و یکنواخت اصطکاک را به حداقل می رساند و باعث افزایش طول عمر غلتک نوار نقاله در شرایط سایشی می شود.
· ظرفیت بار بالا: سازه فولادی ERW بارهای سنگین را با اندازه هایی مانند Ø194 x 8 mm (7.638 x 0.315 اینچ) برای کاربردهای شدید پشتیبانی می کند.
· اندازه های استاندارد جهانی: اندازه هایی مانند Ø89 x 3 mm (3.504 x 0.118 اینچ)، Ø159 x 6 mm (6.260 x 0.236 اینچ) و Ø194 x 8 میلی متر نیازهای جهانی نقاله را برآورده می کنند.
·دوام مقرون به صرفه: ST37.2 عملکرد بالایی را با هزینه های رقابتی برای کاربردهای سنگین ارائه می دهد.

نمرات فولادی رایج برای غلتک های نوار نقاله سنگین

لوله غلتکی نوار نقاله DIN 2394 ST37.2 ما با درجه های دیگر تکمیل می شود تا نیازهای مختلف حمل و نقل مواد سنگین را برآورده کند:

·ST37.2 (DIN 2394): فولاد کم کربن (مقاومت تسلیم: 235 نیوتن بر میلی‌متر مربع، استحکام کششی: 340 تا 480 نیوتن بر میلی‌متر مربع)، معادل EN 10305-3 E235، برای غلتک‌های متوسط تا سنگین در معدن و سنگدانه‌ها (به عنوان مثال، Ø89 x 3 میلی‌متر / 3.50 x 3 میلی‌متر / 3.50 x 3 mm / 3.50 x 3 میلی‌متر). 6.260 x 0.236 اینچ).
·E235 (EN 10305-3): فولاد کم کربن (مقاومت تسلیم: 235 نیوتن بر میلی‌متر مربع، استحکام کششی: 340 تا 480 نیوتن بر میلی‌متر مربع) برای غلتک‌های با کارکرد متوسط در نوار نقاله‌های صنعتی (به عنوان مثال، Ø76.1 x 2 میلی‌متر / 2.996 x 0.079 اینچ).
·E355 (EN 10305-3): فولاد با استحکام بالا (مقاومت تسلیم: 355 نیوتن بر میلی‌متر مربع، استحکام کششی: 490 تا 630 نیوتن بر میلی‌متر مربع) برای غلتک‌های سنگین در معدن و حمل و نقل فله (به‌عنوان مثال، Ø101.6 x 3 میلی‌متر / 4.000 x 0.118 اینچ، Ø194 x.3 x 0.6 میلی‌متر).
· ASTM A513 1020: استحکام متعادل (مقاومت تسلیم: ~ 379 نیوتن بر میلی متر مربع، استحکام کششی: ~ 448 نیوتن بر میلی متر مربع) برای غلتک های متوسط در تنظیمات صنعتی (به عنوان مثال، Ø76.2 x 3 میلی متر / 3.000 x 0.118 اینچ).
· ASTM A513 1026: استحکام بالا (استحکام تسلیم: ~ 448 نیوتن بر میلی متر مربع، استحکام کششی: ~ 517 نیوتن بر میلی متر مربع) برای غلتک های سنگین در حمل و نقل مواد حجیم (به عنوان مثال، Ø114.3 × 3 میلی متر / 4.500 x 0.118 اینچ، Ø159 x 6 mm / 6.260 x 6 میلی متر).
· ASTM A500 درجه B/C: فولاد درجه ساختاری (مقاومت تسلیم: 317–345 نیوتن بر میلی‌متر مربع، استحکام کششی: 400–427 نیوتن بر میلی‌متر مربع) برای غلتک‌های با قطر بزرگ و بار بالا (به عنوان مثال، Ø168.3 x 4 mm / 6.626 x 0.157 اینچ، Ø38 mm / 194 x.0.0 اینچ).
· AISI 304 (EN 1.4301): فولاد ضد زنگ برای غلتک های مقاوم در برابر خوردگی در محیط های سخت یا بهداشتی (به عنوان مثال، Ø89 x 3 میلی متر / 3.504 x 0.118 اینچ).

این گریدها تطبیق پذیری را برای کاربردهای نوار نقاله متوسط تا فوق سنگین در محیط های سخت تضمین می کنند.

فرآیند تولید

لوله غلتکی نوار نقاله DIN 2394 ST37.2 ما برای دوام و دقت ساخته شده است:

1. جوشکاری مقاومتی الکتریکی (ERW): نوارهای فولادی برای دستیابی به ابعاد دقیق (به عنوان مثال، Ø89 x 3 mm / 3.504 x 0.118 اینچ، Ø194 x 8 mm / 7.638 x 0.315 اینچ) جوش داده شده و در اندازه سرد هستند و از لوله های نقاله فولادی ERW با کیفیت بالا اطمینان حاصل می کنند.
2. شکل دهی سرد: دقت ابعاد و کیفیت سطح را برای عملکرد قابل اعتماد غلتک افزایش می دهد.
3. عملیات حرارتی: شرایط عادی یا جوش داده شده خواص مکانیکی را برای جابجایی مواد سنگین بهینه می کند.
4. تکمیل سطح: سطوح صاف و تمیز، اغلب روغنی یا فسفاته شده، مقاومت در برابر خوردگی و سهولت مونتاژ را در محیط های ساینده تضمین می کند.
5. تست کیفیت: بررسی ابعاد، آزمایش کشش، و آزمایش های غیر مخرب (به عنوان مثال، جریان گردابی) از انطباق با استانداردهای DIN 2394 اطمینان حاصل می کند.

این فرآیند لوله های جوش داده شده دقیق را برای عملکرد غلتک نوار نقاله سنگین بهینه می کند.

مشخصات مواد

درجه: ST37.2 (DIN 2394)، معادل EN 10305-3 E235، با گزینه هایی برای E235، E355، ASTM A513 1020، 1026، AISI 304
ترکیب شیمیایی (ST37.2، حداکثر % مگر اینکه مشخص شده باشد):
·کربن (C): 0.17
·سیلیکون (Si): 0.35
· منگنز (Mn): 1.40
·فسفر (P): 0.045
·گوگرد (S): 0.045
خواص مکانیکی (ST37.2، نرمال شده):
· قدرت تسلیم: 235 نیوتن بر میلی‌متر مربع (دقیقه)
· مقاومت کششی: 340–480 نیوتن بر میلی‌متر مربع
· کشیدگی: 25٪ (دقیقه)

محدوده اندازه:

قطر بیرونی (OD): Ø50-194 میلی متر (1.969-7.638 اینچ)
ضخامت دیوار (WT): 1.5-8 میلی متر (0.059-0.315 اینچ)
طول: تصادفی (1000-12000 میلی متر / 3.3-40 فوت) یا برش سفارشی
اندازه های رایج برای غلتک های نوار نقاله سنگین (OD x WT، متریک):
· Ø60.3 x 2 mm (2.374 x 0.079 اینچ، غلتک های صنعتی متوسط)
· Ø76.1 x 2 mm (2.996 x 0.079 اینچ، غلتک‌های استخراج متوسط)
· Ø89.0 x 3 mm (3.504 x 0.118 اینچ، غلتک های معدنی سنگین)
· Ø101.6 x 3 mm (4.000 x 0.118 اینچ، جابجایی فله با ظرفیت بالا)
· Ø114.3 x 3 mm (4.500 x 0.118 اینچ، جابجایی فله با ظرفیت بالا)
· Ø139.7 x 3.5 میلی متر (5.500 x 0.138 اینچ، غلتک های استخراج سنگین)
· Ø159.0 x 6 mm (6.260 x 0.236 اینچ، حمل و نقل فله فوق سنگین)
· Ø168.3 x 4 mm (6.626 x 0.157 اینچ، حمل و نقل فله فوق سنگین)
· Ø194.0 × 8 میلی متر (7.638 x 0.315 اینچ، غلتک های استخراج فوق العاده سنگین)

تلورانس ها (بر اساس DIN 2394):

·OD (≤100 میلی متر): ± 0.12 میلی متر؛ (> 100-194 میلی متر): ± 0.15٪
· WT: ± 10%
· طول: ± 3 میلی متر برای طول های برش
· شرایط تحویل: نرمال شده، جوش داده شده
· شرایط سطح: صاف، تمیز یا روکش شده (روغنی/فسفاته) برای مقاومت در برابر خوردگی

برنامه های کاربردی

DIN 2394 ST37.2 ما و سایر لوله های دقیق (به عنوان مثال، Ø89 x 3 mm / 3.504 x 0.118 اینچ، Ø194 x 8 mm / 7.638 x 0.315 اینچ) برای موارد زیر طراحی شده اند:

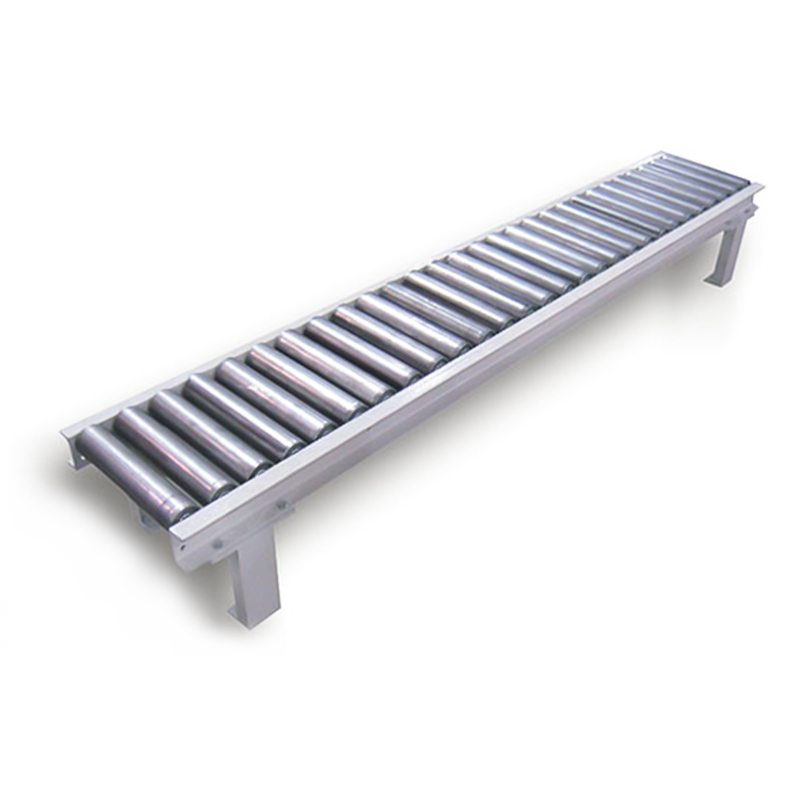

غلتک های نوار نقاله سنگین: لوله های با کارایی بالا برای سیستم های جابجایی مواد در:
· معدن: نقاله های زغال سنگ، سنگ معدن و مواد معدنی (ST37.2، E355، Ø89 x 3 mm؛ ASTM A500 Grade B/C، Ø194 x 8 mm).
· جابجایی انبوه: سنگدانه ها، سیمان، نوار نقاله دانه (E355، ASTM A513 1026، Ø159 x 6 میلی متر).
· صنعتی: ساخت سنگین، تولید فولاد (ST37.2، E235، Ø101.6 x 3 میلی متر).
· محیط های خورنده: فرآوری مواد معدنی با AISI 304 (Ø89 x 3 میلی متر).

کاربردهای ثانویه (استفاده محدود):

· اجزای سازه ای (به عنوان مثال، قاب های نقاله با ST37.2، ASTM A500).
· پشتیبانی های صنعتی (به عنوان مثال، قفسه های سنگین با E355).

تضمین کیفیت

همه لوله‌های ST37.2، E235، E355 و سایر لوله‌ها با DIN 2394، EN 10305-3 یا استانداردهای مربوطه (مانند ASTM A513، A500) مطابقت دارند. گواهینامه های آزمایش بر اساس DIN EN 10204 3.1 ترکیب شیمیایی، خواص مکانیکی و دقت ابعاد را تأیید می کند. آزمایش جریان گردابی، آزمایش های مسطح، و بازرسی های سطح، عملکرد عالی را برای لوله های نقاله سنگین تضمین می کند.

کارایی نوار نقاله خود را به حداکثر برسانید

· طراحی شده برای بارهای شدید: اندازه‌هایی مانند Ø89 x 3 mm (3.504 x 0.118 اینچ)، Ø159 x 6 mm (6.260 x 0.236 اینچ) و Ø194 x 8 میلی‌متر (7.638 x 0.315 اینچ)، با درجات ST37.2 تا AISI 304 قابل دست‌یابی است.
· انطباق با استانداردهای جهانی: گزینه های DIN 2394، EN 10305-3 و ASTM نیازهای بازار جهانی را برآورده می کنند.
· تامین انعطاف پذیر: دارای اندازه های استاندارد و طول های قابل تنظیم برای نیازهای نوار نقاله شما.
· راهنمایی تخصصی: تیم ما به شما کمک می کند درجه و اندازه ایده آل را برای حداکثر کارایی انتخاب کنید.
