نمای کلی

Transform your conveyor systems with our EN 10305-3 Precision Conveyor Roller Tubing in grades E235, E195, E220, E275, E355, and industry-standard steels (e.g., ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304، 316، 430). در اندازه‌های Ø30 تا 114.3 میلی‌متر (1.181-4.500 اینچ) قطر خارجی (OD) و 1 تا 3 میلی‌متر (0.039-0.118 اینچ) ضخامت دیوار (WT)، شامل اندازه‌های کلیدی مانند Ø60.3 x 2.0 میلی‌متر (2.374 x 2.8 میلی‌متر (2.374 x 2.0 اینچ) و 0. (1.902 x 0.079 اینچ)، این لوله های فولادی ERW دقت، دوام و کارایی بی نظیری را برای غلتک های نوار نقاله در تدارکات، تولید و انبارداری ارائه می دهند. طراحی شده برای عملکرد صاف و ظرفیت بار بالا، عملکرد قابل اعتماد در سیستم های جابجایی مواد را با حداقل استفاده ثانویه در کاربردهای ساختاری تضمین می کند.

چرا لوله های غلتکی نوار نقاله خود را انتخاب کنید؟

· مهندسی دقیق: گریدهایی مانند E235، E355 و AISI 304 قدرت تسلیم 195 تا 355 نیوتن بر میلی‌متر مربع را ارائه می‌کنند که برای لوله‌های جابجایی دقیق مواد ایده‌آل است.
· تحمل های تنگ: ابعاد دقیق (به عنوان مثال، Ø60.3 میلی متر/2.374 اینچ OD ± 0.08 میلی متر، 2.0 میلی متر/0.079 اینچ WT ± 10%) مونتاژ غلتک یکپارچه را تضمین می کند.
· پرداخت سطح صاف: سطوح تمیز و یکنواخت اصطکاک را به حداقل می رساند و عملکرد غلتک نقاله و طول عمر را افزایش می دهد.
· ظرفیت بار بالا: ساخت و ساز ERW و فولاد ضد زنگ از برنامه های کاربردی سختگیرانه، از غلتک های سبک تا سنگین پشتیبانی می کند.
· اندازه های استاندارد جهانی: اندازه‌هایی مانند Ø60.3 x 2.0 mm (2.374 x 0.079 اینچ)، Ø48.3 x 2.0 mm (1.902 x 0.079 اینچ) و Ø114.3 x 3.0 mm (4.500 x 0.118 اینچ) نیازهای جهانی را برآورده می‌کنند.
· تطبیق پذیری مقرون به صرفه: E235، E195، و سایر گریدها عملکرد برتر را با هزینه های رقابتی ارائه می دهند.

نمرات فولادی رایج برای غلطک های نوار نقاله

لوله غلتکی نوار نقاله EN 10305-3 ما در چندین درجه فولادی در کنار سایر استانداردها موجود است تا نیازهای مختلف حمل و نقل مواد را برآورده کند:

·E235 (EN 10305-3): فولاد کم کربن (مقاومت تسلیم: 235 نیوتن بر میلی‌متر مربع، استحکام کششی: 340 تا 480 نیوتن بر میلی‌متر مربع) با جوش‌پذیری عالی، ایده‌آل برای غلتک‌های متوسط (به عنوان مثال، Ø60.3 x 2.0 میلی‌متر / 2.374 x 0.079 اینچ) در لجستیک و مانوف.
·E195 (EN 10305-3): فولاد کم کربن (مقاومت تسلیم: 195 نیوتن بر میلی‌متر مربع، استحکام کششی: 320 تا 460 نیوتن بر میلی‌متر مربع) برای غلتک‌های سبک وزن در حمل بسته‌های کوچک (به عنوان مثال، Ø33.7 x 1.5 میلی‌متر / 1.327 x 0.059 اینچ).
·E220 (EN 10305-3): فولاد کم کربن (مقاومت تسلیم: 220 نیوتن بر میلی‌متر مربع، استحکام کششی: 330 تا 470 نیوتن بر میلی‌متر مربع) برای غلتک‌های بسیار سبک در کاربردهای کم بار (به عنوان مثال، Ø42.4 x 1.5 میلی‌متر / 1.669 x 0.059 اینچ).
·E275 (EN 10305-3): استحکام متوسط (استحکام تسلیم: 275 نیوتن بر میلی‌متر مربع، استحکام کششی: 410 تا 550 نیوتن بر میلی‌متر مربع) برای غلتک‌های متوسط تا سنگین در نوار نقاله‌های صنعتی (به عنوان مثال، Ø76.1 x 2.0 میلی‌متر / 2.996 x 0.079 اینچ).
·E355 (EN 10305-3): فولاد با مقاومت بالا (مقاومت تسلیم: 355 نیوتن بر میلی‌متر مربع، استحکام کششی: 490 تا 630 نیوتن بر میلی‌متر مربع) برای غلتک‌های سنگین در معدن یا سیستم‌های صنعتی (به عنوان مثال، Ø89.0 x 2.5 میلی‌متر / 3.504 x 0.098 اینچ).
· ASTM A513 1008: فولاد بسیار کم کربن (مقاومت تسلیم: ~ 275 نیوتن بر میلی متر مربع، استحکام کششی: ~ 340 نیوتن بر میلی متر مربع) برای غلتک های مقرون به صرفه و سبک وزن (به عنوان مثال، Ø38.0 x 1.5 میلی متر / 1.496 x 0.059 اینچ).
· ASTM A513 1010: فولاد کم کربن (مقاومت تسلیم: ~ 310 نیوتن بر میلی متر مربع، استحکام کششی: ~ 379 نیوتن بر میلی متر مربع) برای غلتک های همه منظوره در انبارداری (به عنوان مثال، Ø50.8 x 2.1 میلی متر / 2.000 x 0.083 اینچ).
· ASTM A513 1015: استحکام متعادل (مقاومت تسلیم: ~ 345 نیوتن بر میلی متر مربع، استحکام کششی: ~ 414 نیوتن بر میلی متر مربع) برای غلتک های متوسط در خودرو و لجستیک (به عنوان مثال، Ø48.3 x 2.0 میلی متر / 1.902 x 0.079 اینچ).
· ASTM A513 1020: استحکام بالاتر (مقاومت تسلیم: ~ 379 نیوتن بر میلی متر مربع، استحکام کششی: ~ 448 نیوتن بر میلی متر مربع) برای غلتک های متوسط در تنظیمات صنعتی (به عنوان مثال، Ø76.2 x 3.0 میلی متر / 3.000 x 0.120 اینچ).
· ASTM A513 1026: استحکام بالا (مقاومت تسلیم: ~448 نیوتن بر میلی متر مربع، استحکام کششی: ~517 نیوتن بر میلی متر مربع) برای غلتک های سنگین در حمل و نقل مواد حجیم (به عنوان مثال، Ø101.6 x 4.0 میلی متر / 4.000 x 0.156 اینچ).
· ASTM A500 درجه B/C: فولاد با درجه ساختاری (مقاومت تسلیم: 317–345 نیوتن بر میلی‌متر مربع، استحکام کششی: 400–427 نیوتن بر میلی‌متر مربع) برای غلتک‌های با قطر زیاد و بار بالا (به عنوان مثال، Ø114.3 x 4.8 میلی‌متر / 4.500 x 0.188 اینچ).
· AISI 304/316 (EN 1.4301/1.4401): فولادهای ضد زنگ برای محیط های بهداشتی یا خورنده (به عنوان مثال، فرآوری مواد غذایی، کارخانه های شیمیایی) با غلتک هایی مانند Ø50.0 x 1.5 میلی متر (1.969 x 0.059 اینچ).
· AISI 430 (EN 1.4016): فولاد ضد زنگ فریتی برای مقاومت در برابر خوردگی مقرون به صرفه در کاربردهای نیمه بهداشتی (به عنوان مثال، Ø48.3 x 2.0 میلی متر / 1.902 x 0.079 اینچ).

این گریدها تطبیق پذیری را برای کاربردهای نوار نقاله سبک، سنگین و تخصصی، مطابق با استانداردهای جهانی تضمین می کنند.

فرآیند تولید

لوله غلتکی نوار نقاله EN 10305-3 ما برای دقت و دوام ساخته شده است:

1. جوشکاری مقاومتی الکتریکی (ERW): نوارهای فولادی برای دستیابی به ابعاد دقیق (به عنوان مثال، Ø60.3 x 2.0 میلی متر / 2.374 x 0.079 اینچ) جوش داده شده و در اندازه سرد هستند و از لوله های نقاله فولادی ERW با کیفیت بالا اطمینان حاصل می کنند.
2. شکل دهی سرد: دقت ابعاد و کیفیت سطح را برای عملکرد صاف غلتک افزایش می دهد.
3. عملیات حرارتی: شرایط عادی (N) یا جوش داده شده (CR1، CR2) خواص مکانیکی را برای جابجایی مواد بهینه می کند.
4. تکمیل سطح: سطوح صاف و تمیز، اغلب روغنی یا فسفاته شده، مقاومت در برابر خوردگی و سهولت مونتاژ را تضمین می کند.
5. تست کیفیت: بررسی ابعاد، آزمایش کشش و آزمایش غیر مخرب (به عنوان مثال، جریان گردابی) از انطباق با استانداردهای EN 10305-3 اطمینان حاصل می کند.

این فرآیند لوله های جوش داده شده دقیق را برای عملکرد غلتک نوار نقاله بهینه می کند.

مشخصات مواد

درجه: E235 (EN 10305-3)، با گزینه‌هایی برای E195، E220، E275، E355، و دیگران (مانند ASTM A513 1008، 1010، 1015، AISI 304، 430)
ترکیب شیمیایی (E235، حداکثر % مگر اینکه مشخص شده باشد):
·کربن (C): 0.17
·سیلیکون (Si): 0.35
· منگنز (Mn): 1.20
·فسفر (P): 0.025
·گوگرد (S): 0.025
ویژگی های مکانیکی (E235، Normalized، N):
· قدرت تسلیم: 235 نیوتن بر میلی‌متر مربع (دقیقه)
· مقاومت کششی: 340–480 نیوتن بر میلی‌متر مربع
· کشیدگی: 25٪ (دقیقه)

محدوده اندازه:

قطر بیرونی (OD): Ø30–114.3 میلی‌متر (1.181–4.500 اینچ)
ضخامت دیوار (WT): 1-3 میلی متر (0.039-0.118 اینچ)
طول: تصادفی (1000-12000 میلی متر / 3.3-40 فوت) یا برش سفارشی
اندازه های رایج برای غلتک های نوار نقاله (OD x WT، متریک):
· Ø33.7 x 1.5 میلی متر (1.327 x 0.059 اینچ، غلتک های نوار نقاله فوق سبک)
· Ø38.0 x 1.5 mm (1.496 x 0.059 اینچ، غلطک نوار نقاله سبک)
· Ø42.4 x 1.5 mm (1.669 x 0.059 اینچ، غلطک نوار نقاله سبک)
· Ø48.3 x 2.0 میلی متر (1.902 x 0.079 اینچ، غلطک نوار نقاله استاندارد)
· Ø50.0 x 1.5 mm (1.969 x 0.059 اینچ، غلطک نوار نقاله استاندارد)
· Ø60.3 x 2.0 میلی متر (2.374 x 0.079 اینچ، غلتک های نوار نقاله متوسط)
· Ø63.5 x 2.0 میلی متر (2.500 x 0.079 اینچ، غلتک های نوار نقاله متوسط)
· Ø76.1 x 2.0 میلی متر (2.996 x 0.079 اینچ، غلطک های نقاله صنعتی)
· Ø89.0 x 2.5 mm (3.504 x 0.098 اینچ، غلطک نوار نقاله سنگین)
· Ø101.6 x 2.5 mm (4000 x 0.098 اینچ، جابجایی مواد با ظرفیت بالا)
· Ø108.0 x 3.0 میلی متر (4.252 x 0.118 اینچ، غلتک های سنگین با ظرفیت بالا)
· Ø114.3 x 3.0 میلی متر (4.500 x 0.118 اینچ، غلتک های سنگین با ظرفیت بالا)
تلورانس ها (بر اساس EN 10305-3):
·OD (≤80 میلی متر): ± 0.08 میلی متر. (> 80-114.3 میلی متر): ± 0.15٪
· وزن: ± 10٪
· طول: ± 3 میلی متر برای طول های برش
· شرایط تحویل: عادی (N)، جوش داده شده (CR1، CR2)
· شرایط سطح: صاف، تمیز یا روکش شده (روغنی/فسفاته) برای مقاومت در برابر خوردگی

برنامه های کاربردی

EN 10305-3 E235، E195، E220، E275، E355، و سایر لوله های دقیق ما (به عنوان مثال، Ø60.3 x 2.0 میلی متر / 2.374 x 0.079 اینچ) طراحی شده اند:

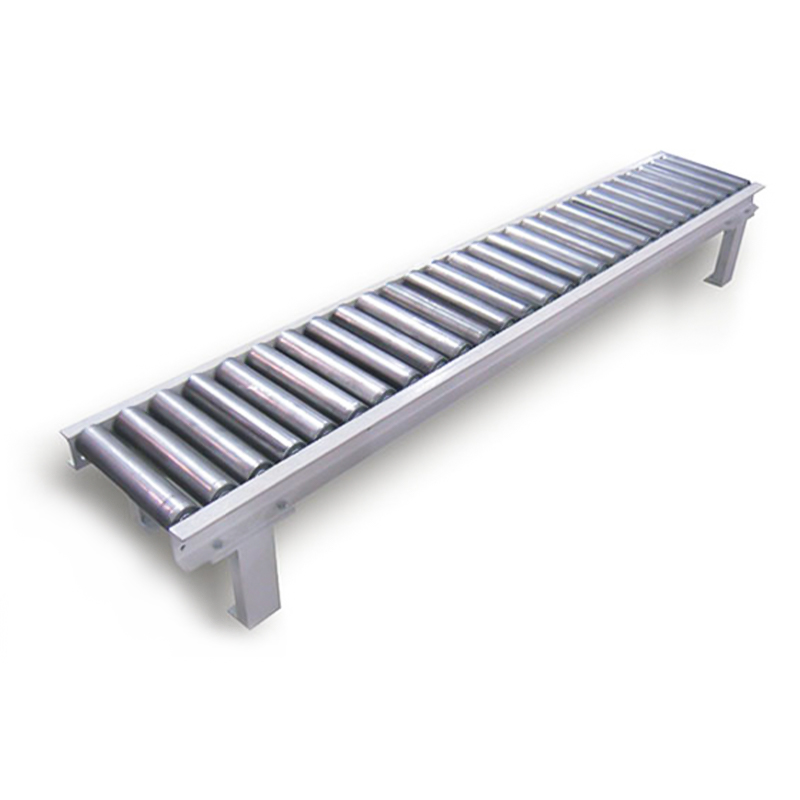

غلطک نوار نقاله: لوله های با کارایی بالا برای سیستم های جابجایی مواد در:
1. لجستیک: انبارها، مراکز توزیع (E235، Ø60.3 x 2.0 میلی متر؛ E195، E220، Ø33.7 x 1.5 میلی متر برای غلتک های سبک وزن).
2. ساخت: خطوط مونتاژ، تولید خودرو (E275، Ø48.3 x 2.0 mm؛ E355، Ø89.0 x 2.5 mm برای غلتک های سنگین).
3. صنعتی: استخراج، جابجایی مواد فله (E355، ASTM A500 درجه B/C، Ø114.3 x 3.0 میلی متر برای غلتک های با ظرفیت بالا).
4. محیط های بهداشتی: فرآوری مواد غذایی، دارویی (AISI 304/316/430، Ø50.0 x 1.5 mm یا Ø48.3 x 2.0 mm برای مقاومت در برابر خوردگی).
5. کاربردهای ثانویه (استفاده محدود):
· اجزای ساختاری (به عنوان مثال، قاب های سبک وزن با E235، ASTM A500).
· لوله های مبلمان (به عنوان مثال، قفسه بندی، قفسه های با E195، E220، AISI 430).

تضمین کیفیت

همه لوله‌های E235، E195، E220، E275، E355 و سایر لوله‌ها با EN 10305-3 یا استانداردهای مربوطه (مانند ASTM A513، A500) مطابقت دارند. گواهینامه های آزمایش بر اساس DIN EN 10204 3.1 ترکیب شیمیایی، خواص مکانیکی و دقت ابعاد را تأیید می کند. آزمایش جریان گردابی، آزمایش های مسطح، و بازرسی های سطح، عملکرد عالی را برای لوله های جابجایی مواد تضمین می کند.

کارایی نوار نقاله خود را آزاد کنید

· بهینه شده برای غلطک: اندازه‌هایی مانند Ø60.3 x 2.0 mm (2.374 x 0.079 اینچ)، Ø48.3 x 2.0 mm و Ø114.3 x 3.0 mm، با درجات E235 تا AISI 430، دقت و دوام را تضمین می‌کنند.
· انطباق با استانداردهای جهانی: گزینه های EN 10305-3، ASTM A513 و فولاد ضد زنگ نیازهای بازار جهانی را برآورده می کنند.
· تامین انعطاف پذیر: دارای اندازه های استاندارد و طول های قابل تنظیم برای نیازهای نوار نقاله شما.
· راهنمایی تخصصی: تیم ما به شما کمک می کند درجه و اندازه ایده آل را برای حداکثر کارایی انتخاب کنید.
