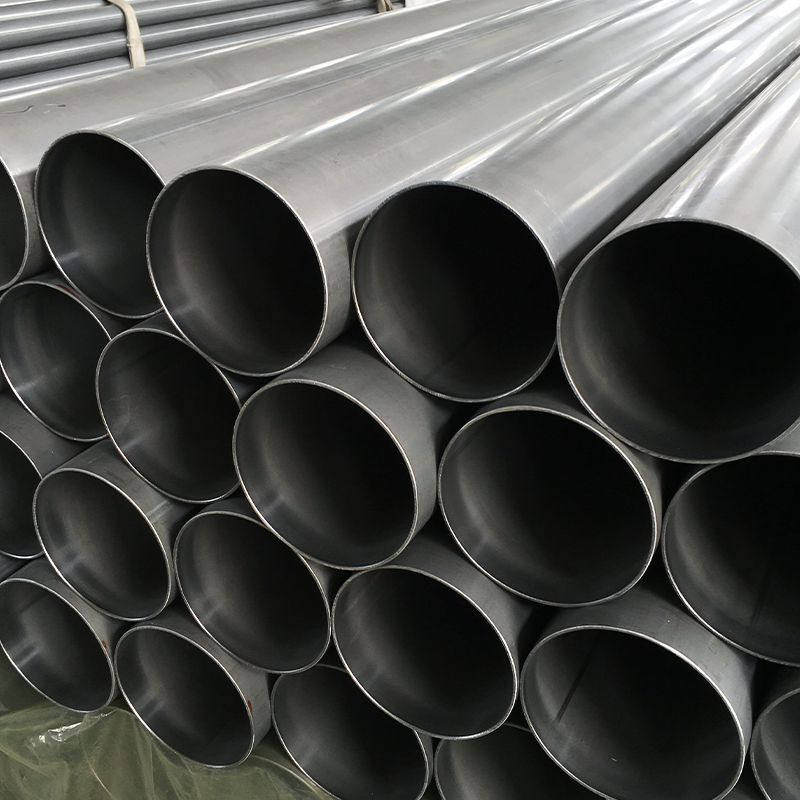

لوله فولادی CDW دیوار نازک با قطر بزرگ Ø100*1

لوله جوش داده شده با دیوار نازک با قطر بزرگ - لوله با دیوار نازک Ø100×1mm برای کاربردهای ساختاری سبک مشخصات محصول

هم‌اکنون استعلام کنید

پارامتر	مشخصات	تحمل
قطر بیرونی (OD)	100mm (± 0.15 میلی متر)	DIN 2393 h9
ضخامت دیوار	1.0mm (±0.05mm)	DIN 2393 ± 5٪
طول	1-7 متر (سفارشی تا 12 متر)	صافی ≤0.5mm/m
درجه مواد	ST37-2 / ST52-3 / E355	EN 10305-2
پایان سطح	صاف (Ra ≤1.2μm)	پرداخت اختیاری

محدوده اندازه و مشخصات گسترده

OD (میلی متر)	ضخامت دیوار (mm)	طول استاندارد	تحمل	MOQ
50-80	0.8-1.5	2-7 متر	± 0.10 میلی متر	200 کیلوگرم
82-120	1.0-2.0	2-7 متر	±0.15mm	150 کیلوگرم
121-180	1.2-3.0	2-7 متر	± 0.20 میلی متر	100 کیلوگرم
182-250	1.5-4.0	2-6 متر	± 0.25 میلی متر	50 کیلوگرم
251-299	2.0-5.0	2-6 متر	± 0.30 میلی متر	30 کیلوگرم

نکات کلیدی:

· همه اندازه ها در ST37-2، ST52-3، E355 موجود است
· طول سفارشی تا 12 متر (صافی ≤1mm/m)
· تلورانس های ویژه موجود (0.05± دیوار، ±0.03 میلی متر OD)

مزیت رقابتی

پارامتر	لوله ما	استاندارد صنعت	لوله بدون درز
تحمل OD	± 0.1 میلی متر	± 0.30 میلی متر	± 0.50 میلی متر
تنوع دیوار	± 2٪	± 10%	± 8٪
زمان سرب	2-3 هفته	4-6 هفته	6-8 هفته

مزایای کلیدی

· 40% کاهش وزن در مقابل لوله های دیواری استاندارد
· آماده برای جوش - سطح تمیز و بدون اکسید (Sa 2.5)
· قابلیت ردیابی دسته ای – گواهینامه کامل EN 10204 3.1

راه حل های بسته بندی

تایپ کنید	ظرفیت	ویژگی های خاص
قفسه های VMI	200 لوله	ردیابی RFID، تحویل JIT
جعبه های ضد له	50 لوله	با رطوبت کنترل می شود
بسته های اکو	100 لوله	تسمه های PET قابل بازیافت

فرآیند تولید

1. انتخاب مواد
· نوار فولادی نورد سرد (EN 10139) با شیمی کنترل شده
· سطح تمیز شده با اولتراسونیک (استاندارد Sa 2.5)
2. جوشکاری دقیق
· جوشکاری القایی فرکانس بالا (400 کیلوهرتز)
· بازپخت درز در خط برای ساختار دانه یکنواخت
3. طراحی سرد
· فرآیند ترسیم 3 مرحله ای با کاهش 18 درصدی
· پشتیبانی سنبه ویژه برای یکپارچگی دیواره نازک
4. کنترل کیفیت
· تست جریان گردابی 100% (EN 10246-1)
· اندازه گیری میکرومتر لیزری (±0.02mm)
· تست هیدرواستاتیک (اختیاری، تا 150bar)

مقایسه فنی

ویژگی	لوله Ø100×1mm ما	لوله استاندارد CDW
سازگاری دیوار	± 0.03 میلی متر	± 0.10 میلی متر
بیضی	≤0.1٪ OD	≤0.3٪ OD
قدرت تسلیم	20 درصد بالاتر	استاندارد
زبری سطح	Ra 0.8-1.2μm	Ra 1.5-2.5μm

مزایای کلیدی

· کاهش وزن: 30٪ سبک تر از لوله های معمولی
· تناسب دقیق: ایده آل برای مجموعه های تلسکوپی
· مقرون به صرفه: 15-20٪ ارزان تر از جایگزین های بدون درز
· آماده استفاده: بدون نیاز به ماشینکاری ثانویه

برنامه های کاربردی معمولی

· اجزای هوافضا (ساختارهای غیر بحرانی)
· قاب تجهیزات پزشکی
· سیستم های نصب پنل خورشیدی
· معماری های نمایشگاهی
· لوله بازوی رباتیک

گزینه های بسته بندی

تایپ کنید	تعداد در هر بسته	حفاظت
جعبه چوبی	50 لوله	بسته بندی ضد آب
بسته نواری فولادی	100 لوله	حفاظ های لبه
رک VMI سفارشی	200 لوله	RFID برچسب گذاری شده است
