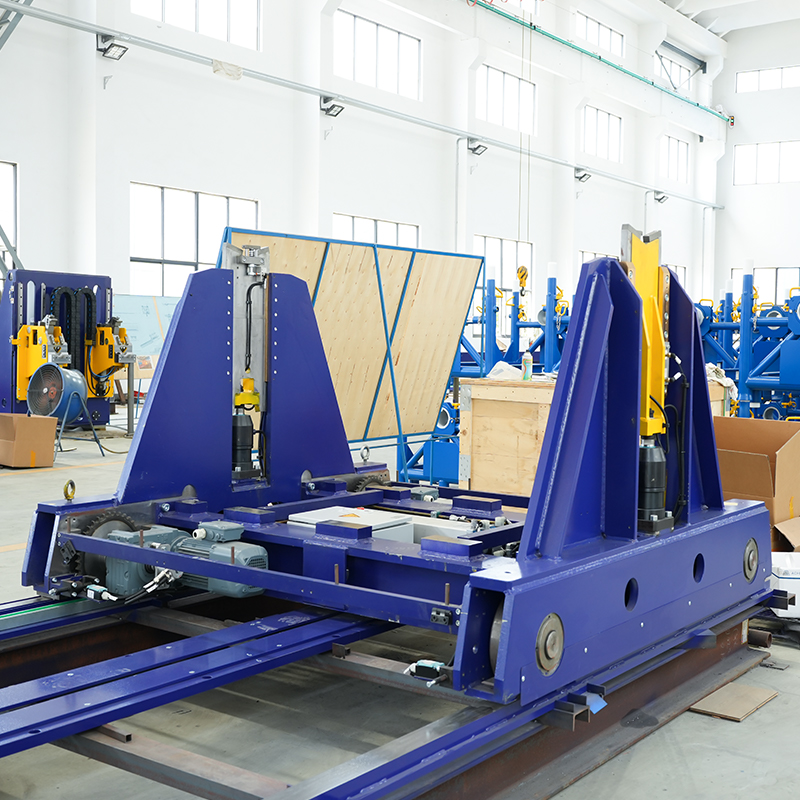

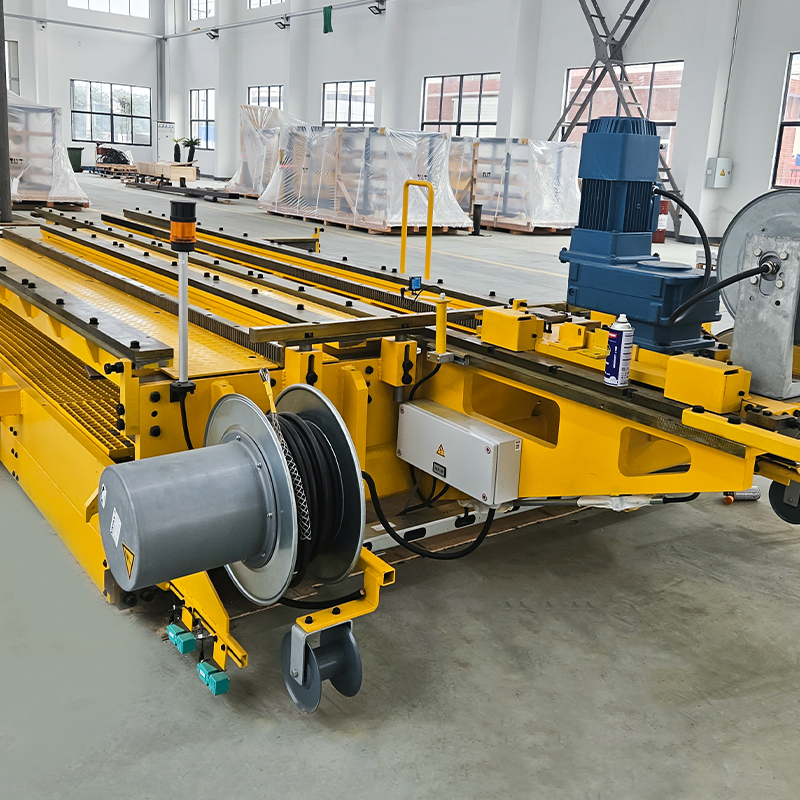

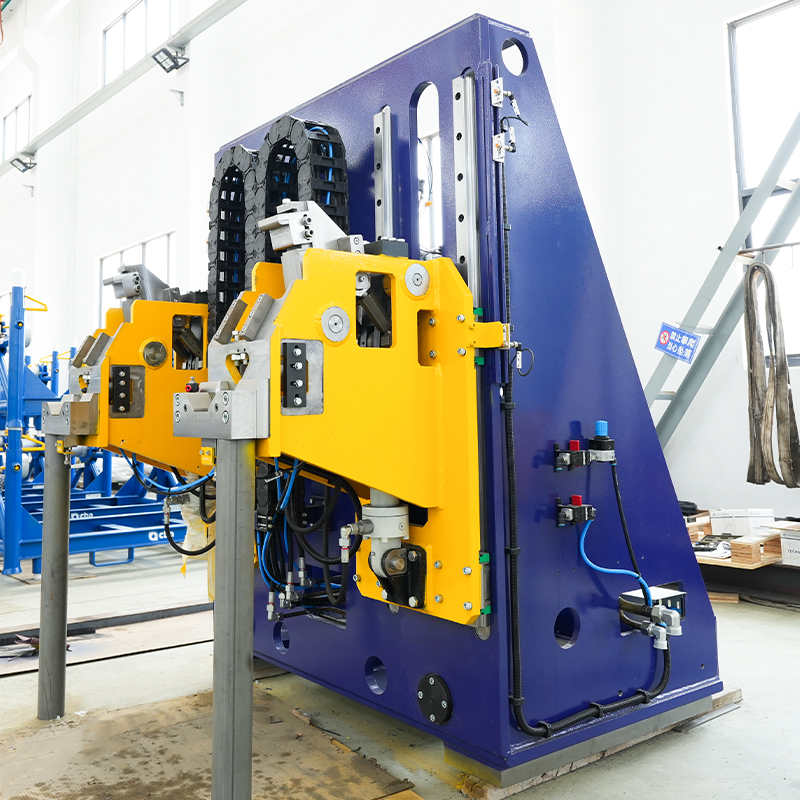

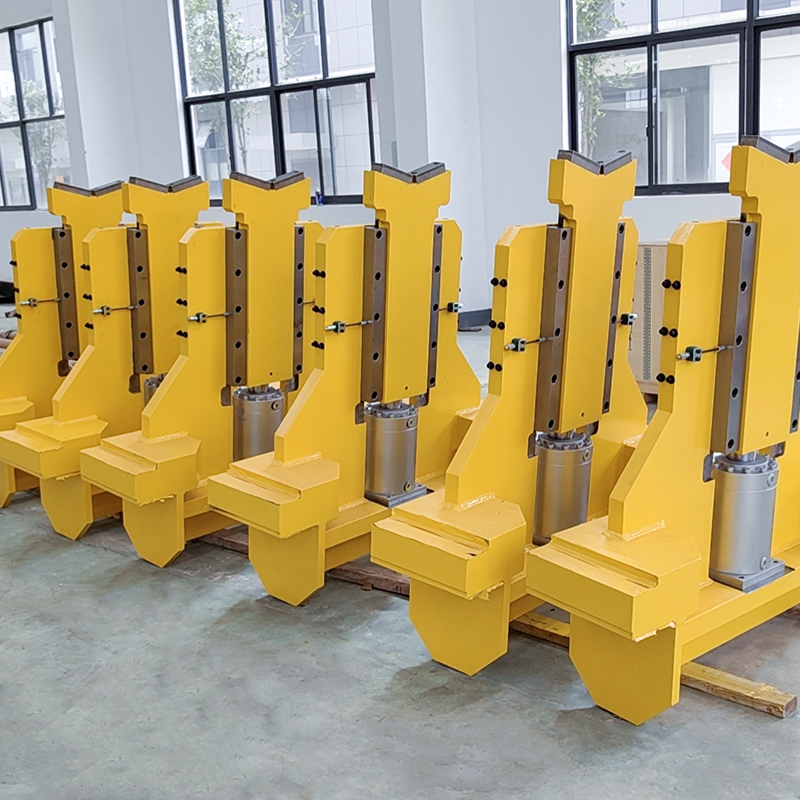

مجموعه سازه های فولادی ماشینکاری شده - جوش داده شده و CNC ساخته شده، برای تجهیزات کارخانه نورد فولاد و آلومینیوم

مجموعه‌های سازه‌ای فولادی ما با مهندسی دقیق برای تجهیزات کارخانه نورد فولاد و آلومینیوم ساخته شده‌اند. این مجموعه های جوش داده شده و ساخته شده با CNC که برای حداکثر استحکام، پایداری و دوام طراحی شده اند، از قاب های آسیاب نورد، پایه های بلبرینگ، ریل های راهنما و اجزای کمکی پشتیبانی می کنند. این مجموعه‌ها که در اندازه‌های استاندارد و سفارشی موجود هستند، برای عملکرد باربری بهینه شده‌اند و در عین حال از مقاومت در برابر خوردگی و عمر طولانی اطمینان می‌دهند.

هم‌اکنون استعلام کنید

چرا مجموعه سازه های فولادی ماشینکاری شده ما را انتخاب کنید؟

·ساخت و ساز با استحکام بالا: ساخته شده با ASTM A36، A572 Gr. 50، AISI 4140 و فولاد ضد زنگ (304/316) برای تحمل بارهای شدید.
· پرداخت CNC دقیق: تراز دقیق، تلرانس های محکم و عملکرد صاف را تضمین می کند.
· اندازه های سفارشی: ابعاد متناسب با چیدمان کارخانه نورد و نیازهای تجهیزات شما.
· مقاومت در برابر خوردگی: پرداخت های اختیاری شامل پوشش پودری، گالوانیزه یا فولاد ضد زنگ جلا داده شده است.
· قاب های جوشی بادوام: جوشکاری با کیفیت بالا یکپارچگی ساختار را در شرایط سنگین تضمین می کند.

درجات و ابعاد معمولی فولاد اختیاری

جزء	گزینه های درجه فولاد	ابعاد معمولی (L × W × H mm)	پایان سطح	ظرفیت بار	یادداشت ها
قاب پایه	ASTM A36 / A572 Gr. 50	1200 × 1000 × 500	CNC تمام شده، جوش داده شده	1000-1500 کیلوگرم	پشتیبانی آسیاب استاندارد
قاب پشتیبانی رول	ASTM A36 / A572 Gr. 50 / AISI 4140	800 × 600 × 400	CNC تمام شده، با پوشش پودری	1500-2500 کیلوگرم	پشتیبانی از رول های سنگین
یاتاقان هاوسینگ کوه	AISI 4140 / ASTM A36 / A572 Gr. 50	Ø500 × 700 × 200	CNC تمام شده، جوش داده شده	5000-10000 کیلوگرم	تحمل بار شدید
قاب ریلی راهنما	ASTM A36 / A572 Gr. 50	1000 × 300 × 250	CNC تمام شده	500-1000 کیلوگرم	از ریل های راهنما پشتیبانی می کند
مونتاژ قاب بالایی	A572 Gr. 50 / ASTM A36	1500 × 1200 × 600	CNC تمام شده، با پوشش پودری	2000-3000 کیلوگرم	پشتیبانی از چند رول
قاب مقاوم در برابر خوردگی	AISI 304 / 316	1000 × 800 × 500	CNC تمام شده, polished	1000-1500 کیلوگرم	محیط های شیمیایی/دریایی
پشتیبانی کمکی	ASTM A36	600 × 400 × 300	جوش داده شده، رنگ شده	500-800 کیلوگرم	پشتیبانی از تجهیزات کوچکتر

برنامه های کاربردی

مجموعه‌های سازه‌ای فولادی ما برای موارد زیر ایده‌آل هستند:
· کارخانه های نورد فولاد: تکیه گاه های قاب سنگین و ساختارهای تراز دقیق.
· کارخانه های نورد آلومینیوم: مجموعه های ساختاری سبک و در عین حال قوی.
· ماشین آلات صنعتی: مجموعه های جوش داده شده و ماشینکاری شده سفارشی برای نوار نقاله ها، پرس ها و غلطک ها.
· برنامه های کاربردی با بار بالا: مناطقی که به تلرانس دقیق، مقاومت در برابر لرزش و دوام نیاز دارند.
·صنایع سنگین: قاب ماشین آلات صنعتی، مجموعه های پشتیبانی سازه.
· محیط های خورنده یا با رطوبت بالا: گزینه های فولاد ضد زنگ برای کاربردهای شیمیایی، دریایی یا فرآوری مواد غذایی.

فرآیند تولید

1. آماده سازی مواد: صفحات فولادی با کیفیت بالا یا بیلت های آلیاژی به ابعاد دقیق بریده می شوند.
2. برش و شکل دادن: صفحات و مقاطع فولادی به ابعاد دقیق بریده شده و شکل می گیرند.
3. جوشکاری: جوشکاری MIG یا TIG اتصالات محکم و بدون درز را برای فریم های سنگین تشکیل می دهد.
4. ماشینکاری CNC: فرز و تکمیل دقیق، تحمل دقیق را برای همه اجزا تضمین می کند.
5. تکمیل سطح: پوشش پودری، گالوانیزه، رنگ آمیزی یا پرداخت برای محافظت در برابر خوردگی.
6. تست کیفیت: آزمایش های بارگذاری، تأیید ابعاد و بازرسی های جوش انطباق با استانداردهای صنعتی را تأیید می کند.

مشخصات

· نمرات: ASTM A36, A572 Gr. 50, AISI 4140, AISI 304/316
· ابعاد: قابل تنظیم؛ محدوده های معمولی در جدول بالا
· شرایط سطح: جوش داده شده، ساخته شده با CNC، پوشش پودری، گالوانیزه یا صیقلی
· ظرفیت بار: تا 10000 کیلوگرم برای پایه های بلبرینگ؛ قاب های استاندارد 500-3000 کیلوگرم

تضمین کیفیت

همه مجموعه ها در صورت لزوم با استانداردهای ASTM A36، A572، AISI 4140 و EN مطابقت دارند. گواهی‌های انطباق بر اساس DIN EN 10204 3.1 خواص مواد، ابعاد و ظرفیت بار را تأیید می‌کند. تست های غیر مخرب (NDT) و بازرسی های جوش اطمینان طولانی مدت را تضمین می کند.
